So sánh đồng hồ Vortex và đồng hồ điện từ – Nên chọn loại nào?

Trong lĩnh vực đo lưu lượng chất lỏng, khí và hơi nước, hai công nghệ phổ biến nhất hiện nay là đồng hồ đo lưu lượng Vortex và đồng hồ đo lưu lượng điện từ (Magnetic Flow Meter).

Cả hai đều mang lại độ chính xác cao, tín hiệu đo ổn định và phù hợp với nhiều ứng dụng công nghiệp, tuy nhiên chúng có nguyên lý hoạt động, giới hạn và ưu điểm riêng biệt.

Bài viết dưới đây tôi sẽ giúp bạn so sánh đồng hồ Vortex và đồng hồ điện từ và nên chọn loại nào phù hợp với hệ thống đường ống của bạn.

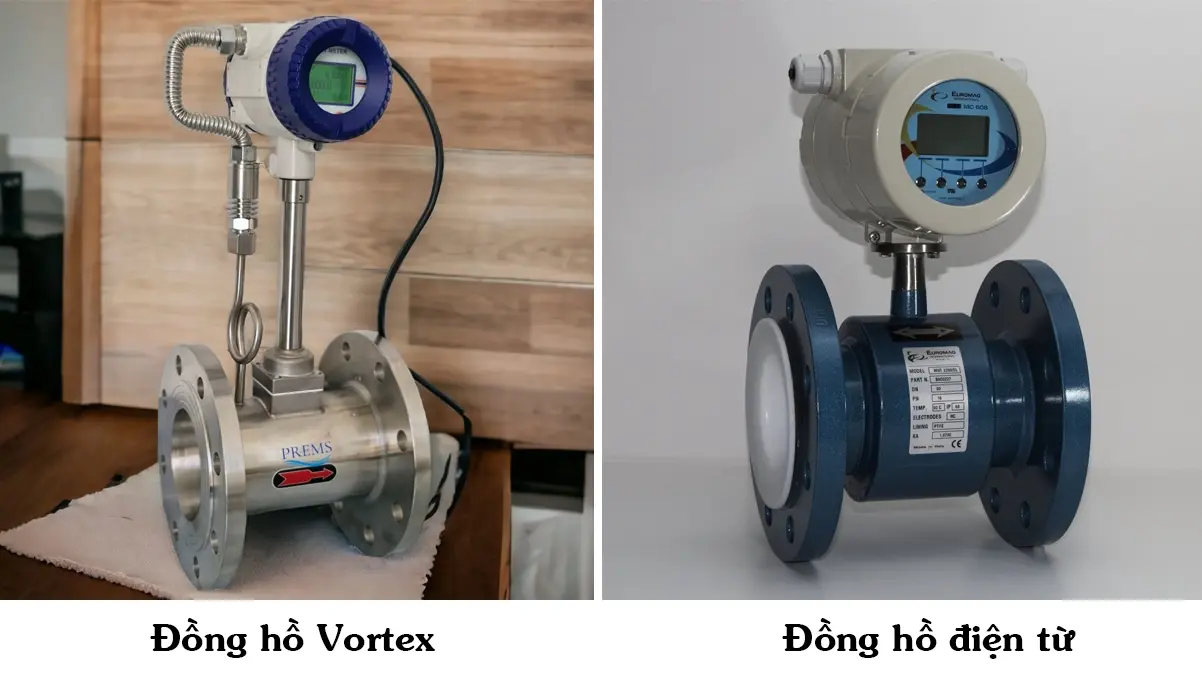

Tổng quan về hai loại đồng Vortex và đồng hồ điện từ

Đồng hồ đo lưu lượng Vortex là gì?

Đồng hồ Vortex hoạt động dựa trên hiện tượng tạo xoáy Kármán – khi chất lỏng hoặc khí đi qua một vật cản (bluff body), nó tạo ra các xoáy phía sau vật cản.

Tần số của các xoáy này tỷ lệ thuận với vận tốc dòng chảy, từ đó giúp tính toán lưu lượng tức thời và tổng lưu lượng.

Thiết bị này phù hợp để đo hơi nước, khí nén, dầu, chất lỏng và các môi chất không dẫn điện.

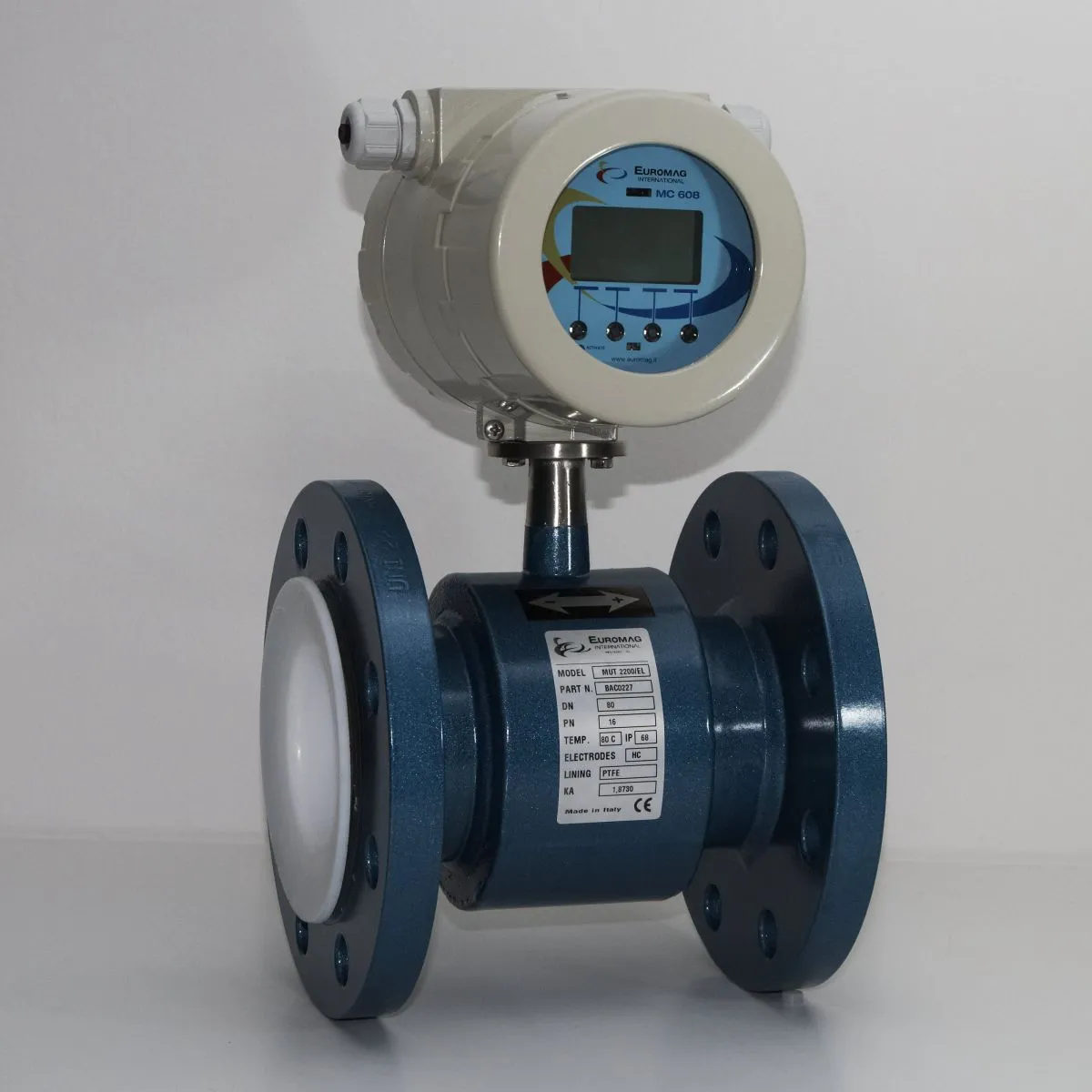

Đồng hồ đo lưu lượng điện từ là gì?

Đồng hồ điện từ (Electromagnetic Flow Meter) hoạt động theo định luật cảm ứng điện từ Faraday: khi chất lỏng dẫn điện chảy qua ống đo có từ trường, một điện áp sẽ được tạo ra và tỷ lệ với vận tốc dòng chảy.

Loại đồng hồ này chuyên dùng để đo nước sạch, nước thải, dung dịch hóa chất, bùn loãng hoặc các chất lỏng dẫn điện.

Bảng so sánh đồng hồ Vortex và đồng hồ điện từ

Ưu và nhược điểm của đồng hồ Vortex và đồng hồ điện từ

Đồng hồ đo lưu lượng Vortex

Ưu điểm:

• Đo được nhiều loại lưu chất khác nhau: khí, hơi, chất lỏng.
• Không có bộ phận quay, ít hỏng hóc và bảo trì đơn giản.
• Chịu được áp suất, nhiệt độ cao, phù hợp môi trường khắc nghiệt.
• Thiết kế nhỏ gọn, dễ lắp đặt, chi phí hợp lý.

Nhược điểm:

• Nhạy với dao động dòng chảy hoặc rung ống, có thể gây sai số.
• Không phù hợp với chất lỏng có độ nhớt cao hoặc chứa bọt khí.

Đồng hồ đo lưu lượng điện từ

Ưu điểm:

• Độ chính xác cao nhất trong các loại đồng hồ đo lưu lượng.
• Không bị ảnh hưởng bởi nhiệt độ, áp suất hay độ nhớt chất lỏng.
• Không gây cản trở dòng chảy, tổn thất áp suất gần như bằng 0.
• Tín hiệu đầu ra ổn định, tương thích tốt với hệ thống tự động hóa.

Nhược điểm:

• Chỉ đo được chất lỏng dẫn điện.
• Không thích hợp cho hơi, khí hoặc dầu không dẫn điện.
• Chi phí đầu tư ban đầu cao hơn so với đồng hồ Vortex.

Nên chọn đồng hồ Vortex hay đồng hồ điện từ?

Loại môi chất (Media)

• Khí / hơi / khí nén / hơi bão hòa → Chọn Vortex.
  (Điện từ không đo được khí/hơi.)
• Chất lỏng dẫn điện (nước, nước thải, dung dịch muối, axit/bazo pha loãng) → Ưu tiên điện từ.
• Dầu, dung môi không dẫn điện → Vortex (hoặc cân nhắc siêu âm nếu cần đo không tiếp xúc).

Độ dẫn điện của lưu chất

Dòng chảy phải có độ dẫn ≥ vài µS/cm để dùng đồng hồ điện từ. Nếu không, điện từ không vận hành được ⇒ Vortex hoặc giải pháp khác.

Yêu cầu về độ chính xác

• Cần độ chính xác rất cao (ví dụ đo thanh toán, cân bằng chất lượng) → Điện từ (thường ±0.2–0.5%).
• Yêu cầu độ chính xác vừa phải (vận hành, kiểm soát, năng lượng) → Vortex (±1% trở lên) là chấp nhận được và kinh tế.

Ảnh hưởng của tạp chất, bọt khí và độ nhớt

• Chứa bọt khí hoặc nhiều hạt lơ lửng: Vortex có thể bị ảnh hưởng; điện từ phải có chất lỏng dẫn điện và không quá nhiều khí.
• Độ nhớt cao: điện từ ít nhạy cảm hơn; Vortex hiệu quả giảm khi nhớt lớn → cần kiểm tra dải hoạt động của model (tham khảo thông số nhà sản xuất).

Nhiệt độ và áp suất vận hành

• Nhiệt độ/áp suất cao (hệ thống hơi, nhiệt độ trên 200–300°C) → Vortex thường có phiên bản chịu nhiệt/áp suất cao.
• Nhiệt độ trung bình đến cao nhưng chất lỏng dẫn điện → Điện từ có model chịu nhiệt, nhưng giới hạn vật liệu/lớp lót phải xem kỹ.

Ảnh hưởng tới dòng chảy và tổn thất áp suất

• Yêu cầu tổn thất áp suất rất thấp → Điện từ gần như không gây tổn thất. Vortex có bluff body tạo nhiễu nhỏ nhưng thông thường không lớn.

Điều kiện lắp đặt (không gian, đoạn ống thẳng)

• Không gian hạn chế: điện từ dạng wafer có kích thước nhỏ gọn. Vortex cần vị trí lắp chuẩn nhưng cũng có nhiều kiểu mặt bích/ren.
• Yêu cầu đoạn ống thẳng: cả hai đều cần đoạn ống thẳng trước/sau, nhưng Vortex thường nhạy hơn với nhiễu dòng (nên tuân thủ 10D/5D hoặc theo khuyến cáo).

Bảo trì và tuổi thọ

• Cả hai đều ít bộ phận chuyển động; Vortex ít tiếp xúc trực tiếp hơn (trường hợp clamp-on), điện từ có điện cực/ lớp lót cần kiểm tra nếu môi trường ăn mòn hay bám bẩn.
• Tổng chi phí bảo trì thường thấp; điện từ có thể cần kiểm tra lớp lót/điện cực theo chu kỳ.

Tích hợp hệ thống và tín hiệu

• Điện từ: tín hiệu 4–20 mA, Modbus rất ổn định cho SCADA/PLC → phù hợp hệ thống đo lường tập trung cần dữ liệu chính xác.
• Vortex: cũng có các ngõ ra tương tự; một số model có thêm tính năng tự chẩn đoán cho ứng dụng hơi/khí.

Chi phí đầu tư & tổng chi phí vòng đời (TCO)

• Ban đầu: Vortex thường rẻ hơn so với một số model điện từ cao cấp, nhưng giá biến động theo vật liệu, kích thước.
• Vòng đời: nếu tính hiệu quả lâu dài (độ chính xác, bảo trì), điện từ có thể tiết kiệm chi phí cho ứng dụng nước/dung dịch dẫn điện nhờ độ chính xác và ít hiệu chỉnh.

An toàn & yêu cầu quy định

• Ứng dụng đo thanh toán, hóa đơn, quy chuẩn pháp lý thường yêu cầu thiết bị có độ chính xác và chứng nhận → điện từ thường được dùng nhiều trong thanh toán nước/hoá đơn.
• Ứng dụng hơi trong thiết bị an toàn → Vortex được tin dùng do chịu nhiệt/áp suất tốt.

Kết luận

• Cả đồng hồ đo lưu lượng Vortex và đồng hồ đo lưu lượng điện từ đều có những ưu điểm riêng, phù hợp với từng loại ứng dụng cụ thể.
• Nếu bạn cần đo hơi, khí hoặc dầu công nghiệp, Vortex là lựa chọn lý tưởng nhờ độ bền và khả năng chịu nhiệt.
• Ngược lại, nếu bạn đo nước sạch, nước thải hoặc dung dịch hóa chất dẫn điện, đồng hồ điện từ sẽ mang lại độ chính xác vượt trội và tín hiệu ổn định hơn.
• Hiểu rõ đặc điểm kỹ thuật của từng loại đồng hồ giúp bạn tối ưu chi phí đầu tư, giảm sai số đo và đảm bảo hệ thống vận hành ổn định lâu dài.
