Turkoglu nước thải mặt bích

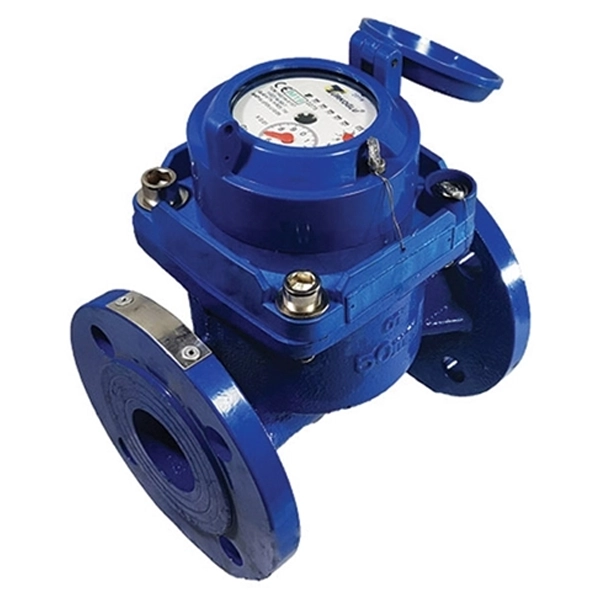

Đôi nét về đồng hồ nước Turkoglu nước thải mặt bích

Đồng hồ Turkoglu nước thải mặt bích thuộc dòng đồng hồ dạng cơ là dòng đồng hồ cơ kiểu Woltman, thiết kế kết nối mặt bích để đáp ứng nhu cầu lắp đặt trong các hệ thống công nghiệp, nhà máy xử lý nước thải, hoặc các đường ống lớn chịu áp lực và dòng chảy mạnh. Đặc điểm nổi bật nhất của nó là khả năng đo lường ổn định trong môi trường chứa tạp chất, bùn cặn hoặc chất lỏng có độ nhớt thấp.

Vỏ đồng hồ thường được làm bằng gang cầu hoặc gang xám phủ epoxy – giúp chống ăn mòn từ nước thải và môi trường ẩm thấp, axit nhẹ. Đặc biệt, mặt bích được gia công tiêu chuẩn BS hoặc DIN nên dễ kết nối với các hệ thống ống công nghiệp tại Việt Nam.

Bộ đo là dạng cánh quạt kiểu Woltman nằm ngang, ưu tiên độ bền cơ học và chịu được lưu lượng lớn (Qmax từ vài chục đến hàng trăm m³/h). Hệ truyền động từ tính giúp bảo vệ bộ số khỏi tiếp xúc trực tiếp với nước thải, tránh nhiễm bẩn hoặc kẹt cơ cấu hiển thị – đây là một lợi thế lớn so với loại đồng hồ truyền động trực tiếp thông thường.

Khả năng chống thấm và hoạt động ngoài trời tốt, thường đạt cấp IP68, giúp thiết bị vận hành ổn định dù bị ngập nước trong hố ga hoặc lắp dưới mương.

Thông số kỹ thuật:

• Thương hiệu: Turkoglu – Thổ Nhĩ Kỳ
• Dải kích thước: DN50 đến DN300
• Kết nối: Mặt bích tiêu chuẩn (DIN, BS hoặc ANSI)
• Kiểu đồng hồ: Dạng cơ – cánh quạt Woltman nằm ngang
• Hiển thị: Mặt số cơ, đếm bằng m³
• Truyền động: Từ tính – giúp tránh nước xâm nhập vào bộ đếm
• Áp lực tối đa: 16 bar
• Nhiệt độ nước tối đa: 50°C (nước thải không quá nóng)
• Vật liệu thân: Gang phủ epoxy chống ăn mòn
• Tiêu chuẩn chống nước: IP68 – lắp được trong hố ga, nơi ẩm thấp
• Đầu ra xung: Có thể gắn thêm cảm biến xung (kết nối hệ thống giám sát từ xa)

Cấu tạo đồng hồ Turkoglu nước thải mặt bích

Thân đồng hồ

• Làm bằng gang cầu hoặc gang xám, phủ sơn epoxy chống ăn mòn.
• Kết nối mặt bích hai đầu, đảm bảo lắp đặt chắc chắn trên đường ống.
• Là bộ phận bảo vệ toàn bộ phần cơ bên trong.

Cánh quạt (bánh công tác)

• Được đặt nằm ngang trong thân đồng hồ, quay khi có dòng nước thải chảy qua.
• Dạng Woltman, có kích thước lớn, phù hợp với lưu lượng lớn và chất lỏng có cặn.
• Là bộ phận cảm biến lưu lượng trực tiếp.

Bộ truyền động từ tính

• Truyền chuyển động từ cánh quạt lên mặt số mà không tiếp xúc trực tiếp.
• Giúp ngăn nước thải lọt vào buồng đếm, bảo vệ cơ cấu hiển thị.
• Tăng độ kín và tuổi thọ đồng hồ.

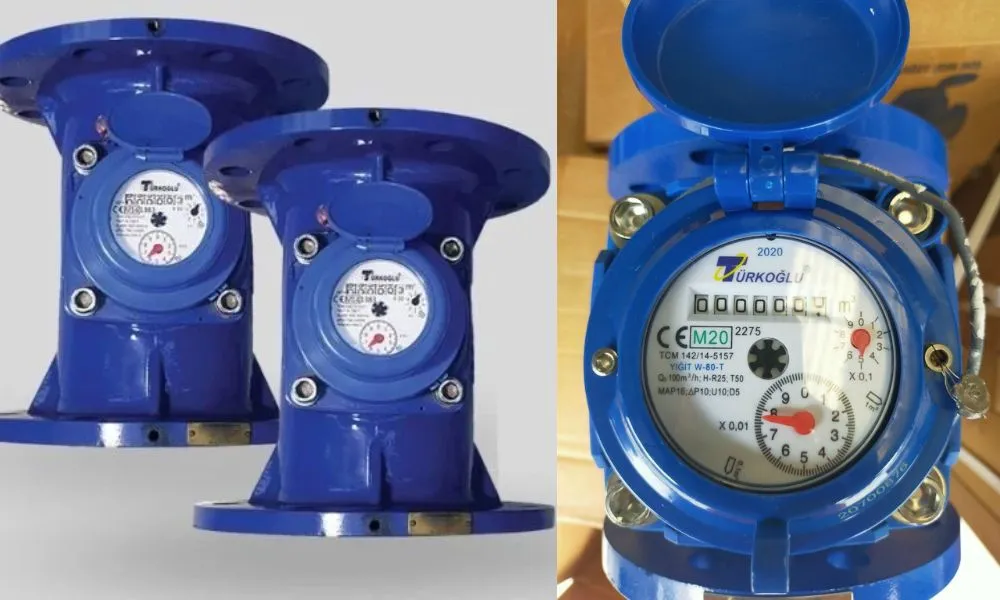

Buồng đếm (mặt số)

• Hiển thị tổng lượng nước đã chảy qua bằng đơn vị m³.
• Thiết kế kín nước, chống bụi và dễ quan sát.
• Có thể xoay góc để phù hợp với vị trí lắp đặt.

Nắp bảo vệ mặt số

• Chắn bụi, chống va đập và tác động từ môi trường ngoài.
• Giúp kéo dài tuổi thọ cho mặt hiển thị.

Đầu ra tín hiệu (tùy chọn)

• Một số model hỗ trợ gắn thêm cảm biến xung (reed switch).
• Cho phép kết nối với hệ thống giám sát từ xa, truyền dữ liệu về trung tâm điều khiển.

Nguyên lý hoạt động của Turkoglu nước thải mặt bích

Đồng hồ Turkoglu nước thải mặt bích hoạt động theo nguyên lý cơ học kiểu Woltman, sử dụng cánh quạt nằm ngang để đo lưu lượng dòng chảy.

Khi nước thải chảy qua thân đồng hồ, nó tác động lên cánh quạt (còn gọi là bánh công tác) làm cho cánh quạt quay. Tốc độ quay của cánh quạt tỷ lệ thuận với tốc độ dòng chảy. Chuyển động quay này được truyền lên bộ đếm thông qua cơ cấu từ tính (không tiếp xúc), giúp bộ đếm ghi lại tổng lượng nước đã chảy qua.

Điểm đặc biệt là bộ truyền động từ tính giúp cách ly hoàn toàn giữa phần tiếp xúc nước thải và phần hiển thị số. Điều này ngăn nước bẩn, cặn bám hoặc hóa chất trong nước thải xâm nhập vào bộ cơ khí bên trên, đảm bảo đồng hồ hoạt động bền bỉ, không kẹt số.

Tính năng nổi bật của đồng hồ Turkoglu nước thải mặt bích

• Chuyên dụng cho nước thải: Thiết kế tối ưu để đo lưu lượng nước thải có lẫn cặn nhẹ, bùn loãng, chất thải sinh hoạt hoặc công nghiệp. Cánh quạt lớn, chống tắc, không bị ảnh hưởng bởi tạp chất nhỏ.
• Kết nối mặt bích chắc chắn: Phù hợp với các đường ống có kích thước lớn từ DN50 đến DN300, lắp đặt ổn định, chống rung và chịu áp lực cao (lên đến 16 bar).
• Truyền động từ tính, bộ đếm khô: Giúp cách ly phần nước bẩn với bộ đếm, không sợ nước thâm nhập làm mờ mặt số hay kẹt cơ cấu đếm. Bộ đếm luôn khô ráo, dễ quan sát.
• Chống nước, chống ngập tuyệt đối: Đạt chuẩn IP68, cho phép lắp đặt trong hố ga, ngoài trời, môi trường thường xuyên ẩm ướt hoặc ngập nước.
• Thân gang phủ epoxy chống ăn mòn: Vật liệu bền, chịu được hóa chất nhẹ có trong nước thải. Lớp phủ epoxy giúp kéo dài tuổi thọ đồng hồ.
• Đa dạng kích thước và lưu lượng: Từ DN50 đến DN300, đáp ứng từ lưu lượng vài chục đến hàng trăm m³/h. Phù hợp cho cả hệ thống dân dụng và công nghiệp.
• Có thể gắn thêm thiết bị đọc xung từ xa: Một số model hỗ trợ gắn reed switch để kết nối với hệ thống giám sát (SCADA, AMR), thuận tiện trong việc quản lý dữ liệu từ xa.
• Tuổi thọ cao, dễ bảo trì: Cơ cấu đơn giản, linh kiện sẵn có, dễ tháo lắp, thay thế hoặc vệ sinh khi cần thiết. Hoạt động ổn định nhiều năm nếu vận hành đúng cách.

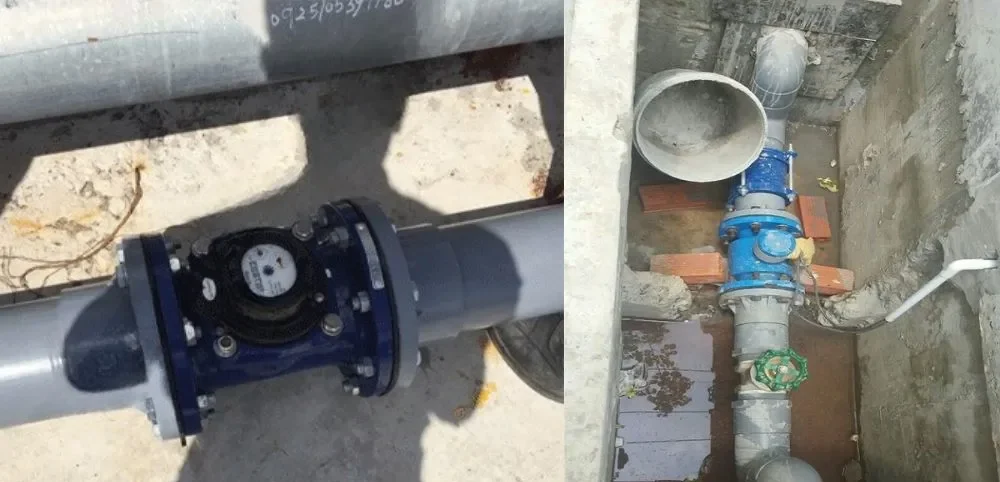

Ứng dụng đồng hồ Turkoglu nước thải mặt bích vào đường ống

Đường ống nước thải công nghiệp

Đồng hồ được sử dụng rộng rãi trong các nhà máy chế biến thực phẩm, dệt nhuộm, sản xuất giấy, hóa chất… để đo lưu lượng nước thải đầu ra. Nhờ khả năng chịu cặn và áp lực tốt, thiết bị hoạt động ổn định ngay cả khi nước có tạp chất.

Trạm xử lý nước thải tập trung

Lắp đặt tại các tuyến ống chính của trạm xử lý nước thải đô thị hoặc khu công nghiệp. Đồng hồ giúp theo dõi chính xác lượng nước đầu vào và đầu ra, phục vụ kiểm soát vận hành và báo cáo định kỳ.

Hệ thống thoát nước chung cư, tòa nhà cao tầng

Ứng dụng tại các tuyến ống xả lớn để kiểm soát lưu lượng nước thải ra hệ thống thoát chung. Kết nối mặt bích giúp lắp đặt chắc chắn và bảo trì dễ dàng.

Hệ thống thu gom nước thải đô thị

Lắp trên các tuyến ống thu gom trung tâm hoặc tại các điểm giao giữa quận, khu vực. Đồng hồ giúp theo dõi và tính toán lượng nước thải từ từng vùng để điều phối xử lý.

Đường ống nước tái sử dụng

Trong một số hệ thống tuần hoàn nước thải đã xử lý (xả sau xử lý, tái sử dụng tưới cây, vệ sinh…), đồng hồ được lắp để đo lượng tái sử dụng, phục vụ quản lý tài nguyên nước.

Ứng dụng trong các trạm bơm

Lắp sau máy bơm để theo dõi lưu lượng bơm nước thải từ các hầm chứa, đặc biệt trong hệ thống chống ngập, bơm nước mưa và trạm trung chuyển.

Mua đồng hồ Turkoglu nước thải mặt bích ở đâu uy tín, chính hãng và giá rẻ

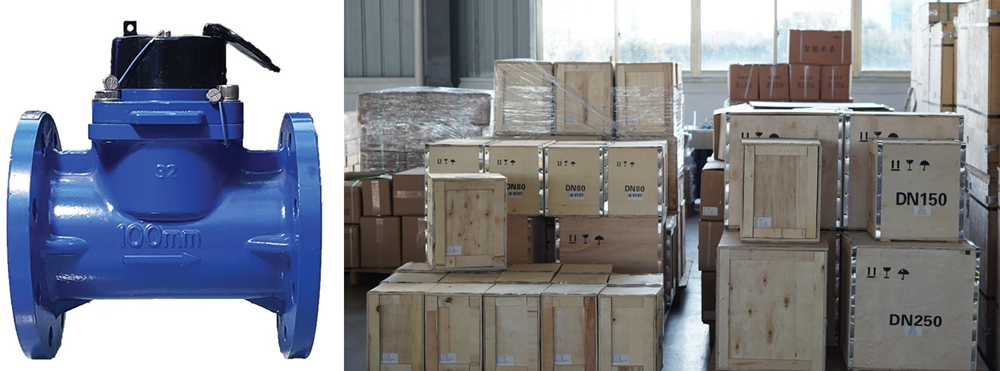

Nếu bạn đang tìm mua đồng hồ Turkoglu nước thải mặt bích chính hãng, uy tín và giá rẻ, thì Đồng Hồ Đo Lưu Lượng là một trong những địa chỉ đáng tin cậy hàng đầu tại Việt Nam. ĐHĐLL chuyên nhập khẩu và phân phối các dòng đồng hồ nước Turkoglu chính hãng từ Thổ Nhĩ Kỳ, cam kết đầy đủ giấy tờ CO-CQ, hóa đơn VAT và bảo hành sản phẩm 12 tháng. Sản phẩm được cung cấp đa dạng từ DN50 đến DN300, phù hợp cho nhiều hệ thống thoát nước công nghiệp, nhà máy xử lý nước thải, trạm bơm, v.v.

Điểm mạnh của ĐHĐLL là mức giá cạnh tranh, chính sách chiết khấu cao dành cho đại lý và công trình. Đồng thời, đơn vị còn hỗ trợ kỹ thuật tận tâm, hướng dẫn lắp đặt chi tiết, test xung đầu ra nếu có tích hợp cảm biến, và có dịch vụ giao hàng nhanh toàn quốc từ kho Hà Nội, TP.HCM.
